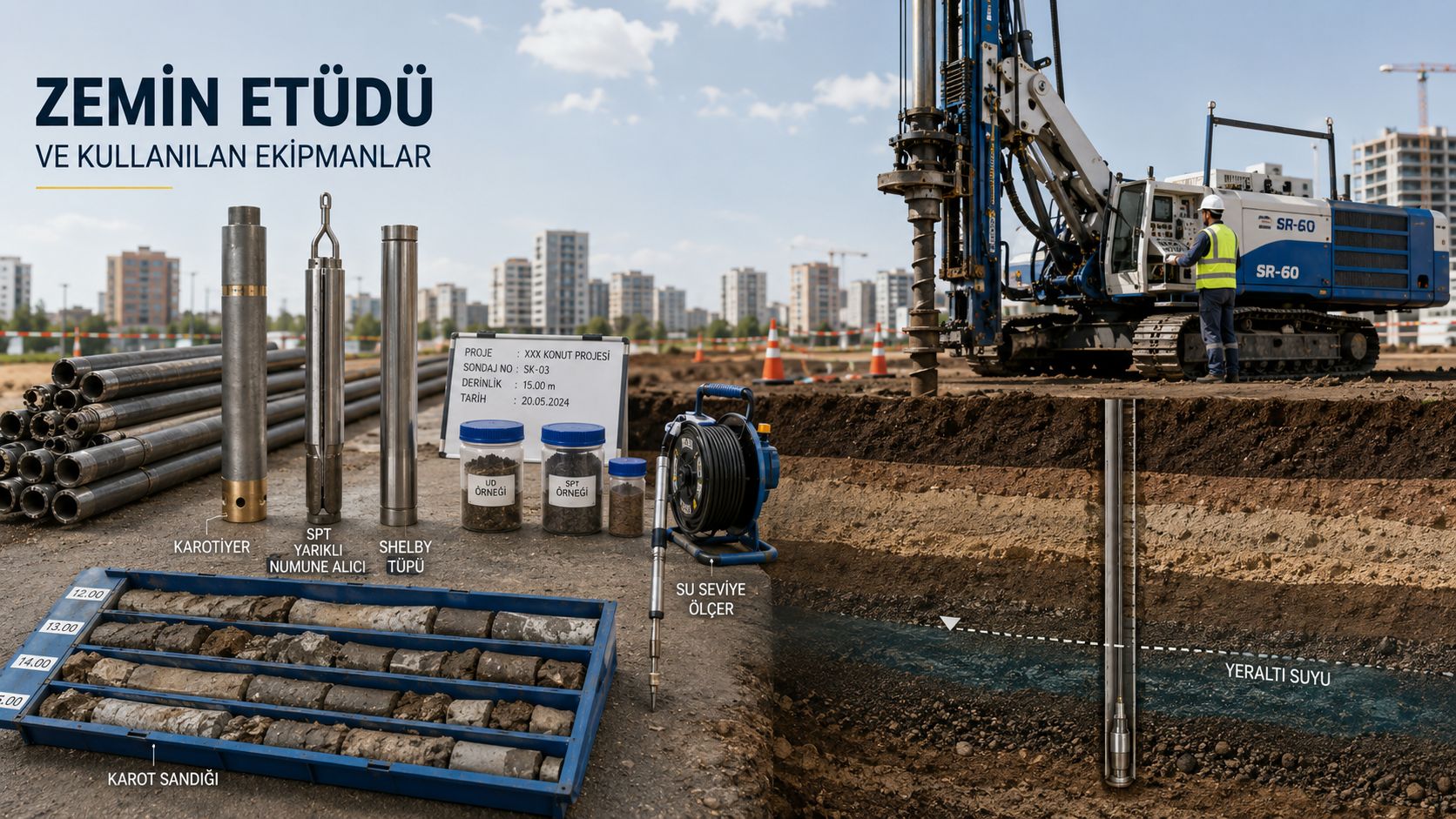

Инженерно-геологические изыскания и оборудование

Что такое инженерно-геологические изыскания?

Инженерно-геологические изыскания — это техническое исследование участка, на котором планируется строительство. Такие работы позволяют определить несущую способность грунта, строение подземных слоёв, уровень грунтовых вод, свойства грунта или горных пород, а также возможные геотехнические риски.

Перед строительством здания, моста, завода, дороги, плотины или подпорной стены необходимо понимать, как ведёт себя грунт. Не все грунты одинаковы. Даже на одном участке условия могут измениться всего через несколько метров. В одной точке может находиться прочная скальная порода, а в другой — насыпной грунт, рыхлый песок, глина или водонасыщенные слои.

Инженерно-геологические изыскания уменьшают эту неопределённость до начала строительства. Тип фундамента, метод разработки котлована, несущая способность и необходимость улучшения грунта оцениваются на основании полученных данных. Поэтому такие работы не стоит рассматривать только как формальность. При правильном выполнении они дают основную техническую информацию для безопасности, стоимости и долговечности сооружения.

Зачем проводятся инженерно-геологические изыскания?

Главная цель инженерно-геологических изысканий — понять, сможет ли грунт безопасно воспринимать нагрузки от будущего сооружения. Даже хорошо подготовленный проект не может быть надёжным без информации о реальных грунтовых условиях.

Изыскания проводятся для того, чтобы:

• Определить несущую способность грунта
• Изучить подземные слои
• Определить уровень грунтовых вод
• Получить образцы грунта или породы
• Оценить риск разжижения грунта
• Определить риск осадок и неравномерных осадок
• Получить данные для проектирования фундамента
• Оценить необходимость крепления котлована
• Понять, требуется ли улучшение грунта
• Оценить поведение грунта при сейсмических воздействиях

На практике часто бывает так, что участок выглядит надёжным с поверхности, но на глубине имеет совершенно другие свойства. Поэтому визуального осмотра недостаточно. Реальное состояние грунта определяется бурением, отбором проб и полевыми испытаниями.

Как выполняются инженерно-геологические изыскания?

Инженерно-геологические изыскания включают полевые работы и лабораторные испытания. Сначала изучается участок и проектные данные. Учитываются тип сооружения, площадь застройки, количество этажей, нагрузки на фундамент и геологические особенности района. Затем определяются точки бурения.

Во время бурения с разных глубин отбираются образцы. При необходимости выполняются полевые испытания, такие как SPT, прессиометрические испытания или испытания штампом. Полученные образцы направляются в лабораторию. После этого все данные обрабатываются и оформляются в инженерно-геологический отчёт.

Обычно процесс включает:

1. Изучение участка и данных о сооружении
2. Определение точек бурения
3. Установку буровой машины на площадке
4. Бурение до заданной глубины
5. Отбор образцов грунта или породы
6. Проведение полевых испытаний
7. Лабораторные испытания образцов
8. Подготовку грунтового профиля и технических данных
9. Разработку рекомендаций по фундаменту и грунтовым условиям

Для надёжного результата требуется подходящее оборудование и опытная полевая бригада. Даже небольшая ошибка на этапе отбора проб может повлиять на качество отчёта.

Значение бурения при исследовании грунта

Бурение является одним из основных методов инженерно-геологических изысканий, потому что оно даёт прямую информацию о подземных условиях. С помощью бурения определяются слои грунта, глубина залегания скалы, уровень грунтовых вод и свойства образцов.

По поверхности участка часто невозможно понять реальное состояние грунта. Особенно важно бурение на насыпных территориях, в поймах рек, на рыхлых аллювиальных грунтах, в трещиноватых породах и в районах с высоким уровнем грунтовых вод.

Бурение позволяет получить данные о:

• Толщине слоёв
• Типе грунта
• Глубине скальной породы
• Уровне грунтовых вод
• Свойствах образцов
• Значениях SPT
• Качестве керна
• Трещиноватости и степени выветривания
• Подходящей глубине основания

Эти данные являются одной из самых важных частей инженерно-геологического отчёта. Без качественного бурения надёжная геотехническая оценка невозможна.

Основное оборудование, используемое при изысканиях

Для инженерно-геологических изысканий используется несколько видов оборудования. Конкретный набор зависит от типа грунта, требуемой глубины, объёма проекта и необходимых испытаний.

Буровая установка для грунта

Буровая установка — основное оборудование на площадке. Она используется для проходки скважин в назначенных точках и позволяет достигать необходимой глубины в грунтах или породах.

Установки для инженерно-геологических работ могут быть гусеничными, автомобильными или компактными. В стеснённых городских условиях часто применяются небольшие установки, а на открытых и сложных участках — более мощная техника.

Задача буровой установки заключается не только в создании скважины. Она также обеспечивает отбор проб, проведение SPT и колонковое бурение при встрече с породой.

Правильный выбор буровой установки важен для того, чтобы:

• Достичь проектной глубины
• Работать в разных грунтовых условиях
• Качественно выполнять отбор проб
• Обеспечить безопасность на площадке
• Сократить потери времени
• Обеспечить совместимость с другим оборудованием

Если установка имеет недостаточную мощность, бурение замедляется, качество проб ухудшается, а достижение нужной глубины может стать проблемой.

Буровые штанги

Буровые штанги передают вращение и нагрузку от буровой установки к буровому инструменту или пробоотборнику. По мере углубления скважины штанги наращиваются.

При инженерно-геологическом бурении прочность штанг и качество соединений имеют большое значение. Штанги работают под вращением, давлением, растяжением и вибрацией. В глубоких скважинах некачественные штанги могут вызвать проблемы соединений, изгиб или поломку.

При выборе штанг учитывают:

• Совместимость диаметра и длины
• Качество резьбы
• Прочность материала
• Устойчивость к изгибу
• Совместимость с буровой системой
• Коррозионную стойкость

Чем стабильнее работает система штанг, тем более контролируемым становится бурение.

Буровые долота и инструменты

Буровые долота, используемые при изысканиях, подбираются в зависимости от типа грунта. Один и тот же инструмент не может одинаково эффективно работать в мягком грунте, глине, песке, гравии, твёрдой скале или выветрелой породе. Неправильный выбор долота снижает скорость проходки и влияет на качество проб.

Буровые долота режут, дробят или истирают формацию. В некоторых случаях для получения керна применяются алмазные коронки, а в других грунтах используются другие типы бурового инструмента.

При выборе инструмента учитывают:

• Тип грунта
• Твёрдость породы
• Абразивность
• Диаметр скважины
• Необходимость отбора проб
• Метод бурения
• Систему промывки

При правильном выборе инструмента установка работает стабильнее, проходка идёт ровнее, а время работ сокращается.

Колонковый снаряд

Колонковый снаряд применяется для получения цилиндрических образцов из скальных или твёрдых грунтов. Такой образец называется керном. Керн позволяет более точно изучить естественную структуру породы или твёрдого грунта.

При инженерно-геологических изысканиях колонковый снаряд обычно используется при входе в скальные слои. Полученный керн оценивается по типу породы, степени выветривания, трещиноватости, наличию разрывов и прочностным характеристикам.

Преимущества колонкового снаряда:

• Показывает структуру породы напрямую
• Снижает потери образца
• Помогает изучить трещины и слоистость
• Даёт материал для лабораторных испытаний
• Помогает точнее составить грунтовый профиль

Качество и правильный выбор колонкового снаряда напрямую влияют на достоверность образца.

Оборудование для SPT

SPT, или стандартное пенетрационное испытание, является одним из наиболее распространённых полевых испытаний при инженерно-геологических работах. Оно даёт информацию о плотности или консистенции грунта. Чаще всего применяется в песчаных, пылеватых и глинистых грунтах.

Во время SPT стандартный пробоотборник забивается в грунт молотом определённой массы. Количество ударов на заданных интервалах фиксируется. Полученные значения дают представление о сопротивлении грунта.

Оборудование SPT обычно включает:

• Стандартный разъёмный пробоотборник
• Молотковую систему
• Направляющие штанги
• Систему подсчёта ударов
• Соединительные элементы

Результаты SPT используются при расчётах несущей способности, проектировании фундаментов и оценке риска разжижения. Для надёжных результатов оборудование должно соответствовать стандартам, а испытание должно выполняться правильно.

Трубка Шелби

Трубка Шелби — это тонкостенный пробоотборник, который используется для получения относительно ненарушенных образцов из мягких и связных грунтов. Она часто применяется в глинах и пылеватых грунтах, когда для лабораторных испытаний нужен образец, близкий к естественному состоянию.

Ненарушенный образец лучше отражает реальное поведение грунта на площадке. Это важно для испытаний на консолидацию, трёхосное сжатие и других лабораторных исследований.

Трубка Шелби применяется для:

• Получения качественных образцов из мягких грунтов
• Сохранения естественной структуры образца
• Подготовки материала для лабораторных испытаний
• Анализа осадки и прочности грунта

При неправильном применении образец может быть нарушен. Поэтому работа с трубкой Шелби требует аккуратности и опыта.

Контейнеры для образцов и защитные материалы

Правильное хранение образцов не менее важно, чем их отбор. Образцы должны попасть в лабораторию без потери своих свойств. Необходимо контролировать влажность, нарушение структуры и риск смешивания.

Для этого используются пакеты для образцов, пластиковые контейнеры, ящики для керна, маркировочные материалы и защитная упаковка. На каждом образце должны быть указаны номер скважины, глубина и дата отбора.

При хранении образцов важно:

• Не смешивать образцы
• Правильно указывать глубину
• Укладывать керн по порядку
• Не допускать потери влаги
• Использовать прочные контейнеры
• Осторожно транспортировать образцы в лабораторию

Даже правильно отобранный образец может потерять ценность при плохом хранении или транспортировке.

Ящик для керна

Ящик для керна используется для упорядоченного хранения керновых образцов. Керн укладывается по глубине, что облегчает изучение геологических переходов и структуры породы.

Ящики могут быть деревянными, пластиковыми или металлическими. Главное — сохранить порядок образцов, не допустить их смешивания, разрушения или потери.

Ящик для керна важен для:

• Упорядоченного хранения керна
• Удобного контроля глубины
• Предотвращения потерь образцов
• Облегчения лабораторного и инженерного анализа
• Фотофиксации и подготовки отчёта

Неправильная укладка керна может затруднить интерпретацию грунтового профиля.

Измеритель уровня воды

Уровень грунтовых вод является важным параметром инженерно-геологических изысканий. Он влияет на проектирование фундамента, безопасность котлована, необходимость дренажа и поведение грунта. Поэтому уровень воды измеряется в скважинах или наблюдательных колодцах.

Измеритель уровня воды применяется для определения глубины, на которой находится вода. Измерения могут выполняться во время бурения или после завершения скважины.

Уровень грунтовых вод важен для:

• Планирования котлована
• Определения необходимости дренажа
• Оценки риска разжижения
• Расчёта несущей способности
• Проектирования подвалов и подпорных стен
• Выбора системы крепления котлована

Поскольку уровень воды может меняться по сезонам, при оценке необходимо учитывать местные условия.

Прессиометрическое оборудование

Прессиометрическое испытание используется для определения деформационных и прочностных свойств грунта в естественных условиях. Специальный зонд помещается в скважину и расширяется, измеряя реакцию грунта на давление.

Такое испытание может дать ценные данные для проектирования фундаментов и оценки взаимодействия грунта с сооружением. Оно применяется не в каждом проекте, но в некоторых случаях имеет большое значение.

Прессиометрическое испытание позволяет определить:

• Модуль деформации грунта
• Предельное давление
• Поведение грунта на месте
• Данные для расчёта осадки
• Параметры для оценки несущей способности

Для достоверного результата скважина должна быть подготовлена правильно, а оборудование должно быть откалибровано.

Оборудование для испытания штампом

Испытание штампом выполняется для оценки несущей способности и осадки грунта непосредственно на площадке. Оно часто применяется при строительстве дорог, площадок, мелких фундаментов и уплотнённых насыпей.

Во время испытания стальная плита устанавливается на грунт, после чего нагрузка прикладывается ступенями. На каждой ступени измеряется осадка. Полученные данные позволяют оценить сжимаемость и несущие свойства грунта.

Для испытания используются:

• Стальная нагрузочная плита
• Гидравлический домкрат
• Реакционная система
• Индикаторы или измерительные приборы
• Оборудование для измерения нагрузки

Испытание штампом полезно тем, что показывает реальное поведение грунта на площадке.

Лабораторное оборудование

Инженерно-геологические изыскания не ограничиваются полевым бурением. Образцы, полученные на участке, испытываются в лаборатории для определения инженерных свойств грунта. Результаты лабораторных испытаний занимают важное место в технических расчётах отчёта.

В лаборатории могут использоваться:

• Набор ситового анализа
• Оборудование для гидрометрического анализа
• Приборы для определения пределов Аттерберга
• Консолидационный прибор
• Прибор прямого среза
• Трёхосный прибор
• Прибор для одноосного сжатия
• Оборудование для определения влажности
• Набор для испытания Проктора
• Оборудование CBR

Эти испытания позволяют определить гранулометрический состав, пределы пластичности, сжимаемость, прочность, влажность и несущие свойства грунта.

Какие данные содержит инженерно-геологический отчёт?

После завершения работ полевые наблюдения и результаты испытаний объединяются в инженерно-геологическом отчёте. Такой отчёт служит техническим ориентиром для проектирования.

Обычно в отчёте указываются:

• Данные о проекте и участке
• Точки и глубины бурения
• Грунтовый профиль
• Уровень грунтовых вод
• Значения SPT
• Информация о керне
• Результаты лабораторных испытаний
• Оценка несущей способности
• Расчёты осадки
• Анализ риска разжижения
• Рекомендации по фундаменту
• Оценка котлована и крепления
• Рекомендации по улучшению грунта

Чтобы отчёт был надёжным, полевые данные должны быть собраны полно и правильно. Отчёт, подготовленный на основании неполных или ошибочных данных, может привести к неправильным проектным решениям.

Частые ошибки при инженерно-геологических изысканиях

Инженерно-геологические изыскания — техническая работа, поэтому ошибки на площадке напрямую влияют на качество отчёта. Некоторые ошибки кажутся небольшими, но на этапе проектирования или строительства могут вызвать серьёзные проблемы.

Частые ошибки:

• Недостаточное количество скважин
• Недостаточная глубина бурения
• Неправильная маркировка образцов
• Выполнение SPT не по стандарту
• Игнорирование уровня грунтовых вод
• Смешивание керна в ящике
• Передача нарушенных образцов в лабораторию
• Недостаточное изучение насыпных грунтов
• Несоответствие отчёта полевым данным
• Игнорирование необходимости улучшения грунта

Такие ошибки могут привести к неправильным расчётам фундамента. При изысканиях важнее получить точные данные, чем просто быстро завершить работу.

Почему правильный выбор оборудования важен?

Правильный выбор оборудования определяет качество данных, полученных при инженерно-геологических изысканиях. Неподходящее оборудование приводит к потере времени и ненадёжным результатам.

При правильном оборудовании:

• Бурение идёт стабильнее
• Качество образцов повышается
• Полевые испытания становятся надёжнее
• Потери керна уменьшаются
• Уровень грунтовых вод измеряется точнее
• Данные отчёта становятся достовернее
• Проектные риски оцениваются лучше

Каждый элемент оборудования имеет своё значение. Буровая установка, штанги, колонковый снаряд, SPT, пробоотборники и лабораторные приборы являются частями одной цепи. Если одно звено слабое, технические данные тоже становятся слабее.

От чего зависит стоимость инженерно-геологических изысканий?

Стоимость инженерно-геологических изысканий зависит от площади участка, количества скважин, глубины бурения, полевых испытаний и лабораторных анализов. Поэтому для каждого проекта стоимость рассчитывается отдельно.

На цену влияют:

• Размер участка
• Тип и этажность сооружения
• Количество скважин
• Глубина бурения
• Грунтовые условия
• Необходимое оборудование
• SPT и другие полевые испытания
• Лабораторные анализы
• Объём отчёта
• Доступность участка

Самое дешёвое предложение не всегда является правильным выбором. Недостаточное бурение, плохой отбор проб или слабый отчёт могут привести к гораздо большим расходам в будущем.

Для каких проектов нужны инженерно-геологические изыскания?

Инженерно-геологические изыскания необходимы для многих строительных и инфраструктурных проектов. Особенно они важны там, где нагрузки передаются на грунт.

Такие работы нужны для:

• Жилых зданий
• Частных домов и вилл
• Заводов и промышленных объектов
• Складов и логистических центров
• Мостов и виадуков
• Дорог и автомагистралей
• Плотин и водоёмов
• Тоннелей
• Подпорных стен
• Энергетических объектов
• Инженерных сетей
• Солнечных и ветровых электростанций

Даже в небольших проектах исследование грунта не стоит игнорировать. Независимо от размера сооружения, поведение грунта остаётся одним из главных факторов безопасности.
